كنترل كننده دما و رطوبت 15BN1 شيوا

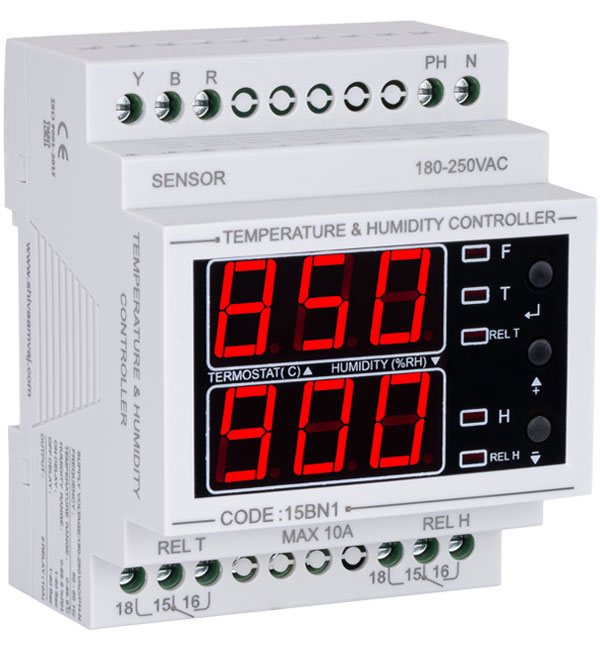

معرفی کلی 15BN1 شیوا امواج (مدل THBN-100) یک کنترل کننده دیجیتال دما و رطوبت است که با استفاده از سنسور داخلی، به‌صورت همزمان مقدار دما و رطوبت محیط را اندازه‌گیری و کنترل می‌کند. این دستگاه در دسته تجهیزات کنترل محیطی دیجیتال قرار می‌گیرد و برای کاربردهای صنعتی سبک تا نیمه‌سنگین مناسب است.

مشخصات فنی اصلی

 اندازه‌گیری و نمایش

دمای قابل اندازه‌گیری: 0 تا 99.9 °C

رطوبت قابل اندازه‌گیری: 0 تا 99.9 %RH (نسبت رطوبت)

سنسور: از نوع AM2301 همراه با دستگاه

نمایشگر: جداگانه برای دما و رطوبت با نمایش مقادیر واقعی

دقت اندازه‌گیری: دقت بالا در اندازه‌گیری (±0.1 °C و ±0.1 %RH – تقریباً)

 این دقت مناسب برای بسیاری از کاربردهای صنعتی و تجاری است.

ورودی و خروجی

ولتاژ تغذیه: AC 180 – 250 V

خروجی: ۲ عدد رله خروجی جداگانه (هر رله تا 10 آمپر)

این خروجی‌ها می‌توانند برای کنترل گرمایش/سرمایش یا رطوبت‌ساز/رطوبت‌گیر به‌کار روند

 خروجی‌های رله امکان کنترل مستقیم دستگاه‌های دیگر را فراهم می‌کنند.

تنظیمات زمان

زمان تأخیر قطع: 1 تا 60 ثانیه

زمان تأخیر وصل: 1 تا 60 دقیقه

 این گزینه‌ها باعث می‌شود کنترل به‌صورت دقیق‌تر و با جلوگیری از قطع و وصل‌های ناگهانی انجام شود.

محدوده کاری و محیط

دمای کاری: حدود –20 °C تا +65 °C

درجه حفاظت: IP30 (قابلیت نصب در تابلوها یا محیط‌های خشک)

 مناسب برای اکثر محیط‌های صنعتی و کارگاهی که داخل تابلو قرار می‌گیرد.

عملکرد و کاربرد

 چگونه کار می‌کند؟ دستگاه با استفاده از سنسور داخلی (AM2301) مقدار دما و رطوبت لحظه‌ای محیط را اندازه‌گیری می‌کند و مطابق با تنظیمات کاربر: اگر دما از حد تنظیمی فراتر رود یا پایین‌تر بیاید، خروجی رله مربوط به گرمایش/سرمایش فعال یا غیر فعال می‌شود. اگر رطوبت محیط از مقدار تعیین شده بیشتر یا کمتر شود، خروجی رله رطوبت فعال یا غیر فعال خواهد شد. این کنترل می‌تواند در سیستم‌های تهویه، هیترها، رطوبت‌سازها، فن‌ها و سیستم‌های HVAC مورد استفاده قرار گیرد.

کاربردهای رایج گلخانه‌ها و کشاورزی: حفظ شرایط مطلوب برای رشد گیاهان انبارها و سردخانه: کنترل دما و رطوبت کالاها اتاق‌های سرور و دیتا: جلوگیری از افزایش رطوبت یا دمای بیش از حد محیط‌های صنعتی و کارگاهی: کنترل شرایط محیطی برای فرآیندها  به‌طور کلی، هر جایی که نیاز باشد دما و رطوبت به‌صورت مستقل پایش و کنترل شود قابل استفاده است.

نکات نصب و بهره‌برداری

 نصب سنسور: سنسور را در مکانی قرار دهید که از منابع گرما/سرما یا بخار مستقیم دور باشد تا خوانش دقیق انجام شود.

 جریان خروجی رله: حتماً از تجهیزات و کابل‌کشی مناسب برای بارهای بالای 10 آمپر استفاده کنید.

 منبع تغذیه: دستگاه نیاز به برق AC حدود 220 ولت دارد؛ ولتاژهای نامناسب می‌تواند عملکرد نادرست یا آسیب ایجاد کند.

 تنظیمات کاربر: با دکمه‌های روی دستگاه می‌توان مقادیر هدف دما و رطوبت را تنظیم کرد و منطق کنترل (مثلاً حالت گرمایش یا سرمایش) را انتخاب نمود.
