ترمينال دو طبقه اي پيچي 4 DRTP4 رعد
﷼923.000

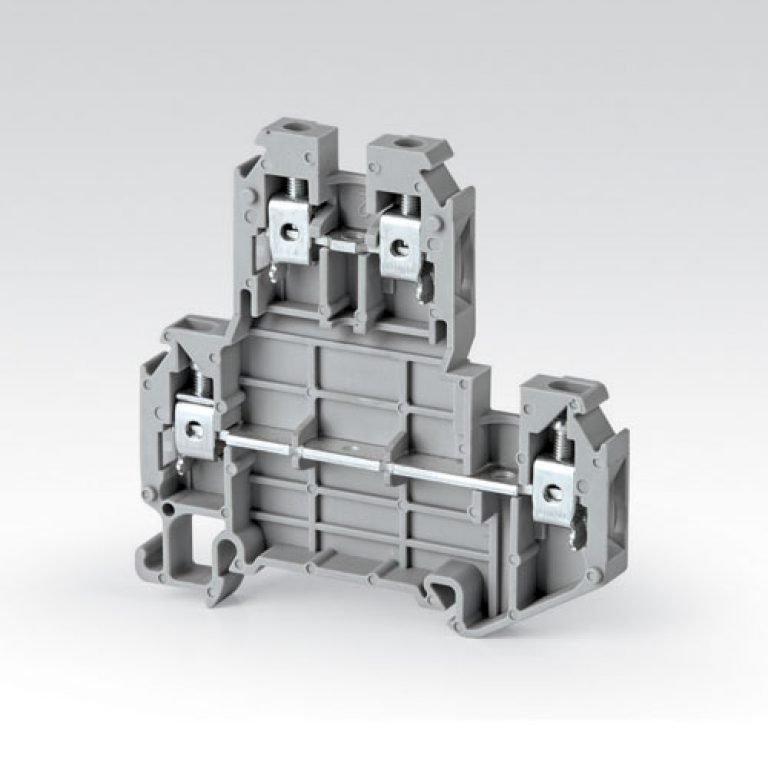

ترمینال ریلی دو طبقه پیچی DRTP 4 چیست؟
ترمینال ریلی دو طبقه پیچی DRTP 4 یکی از انواع ترمینال بلاکهای چندطبقه است که توسط شرکت رعد تولید میشود و در تابلوهای برق صنعتی و کنترل برای اتصال سیمها به یکدیگر و تقسیم مدارها استفاده میشود. این مدل دو طبقه است؛ یعنی در یک ترمینال دو سطح مجزا برای سیمکشی وجود دارد که تراکم سیمکشی را نسبت به ترمینال تکطبقه افزایش میدهد.
100 عدد در انبار
مشخصات فنی
مدل: DRTP 4
نوع: ترمینال ریلی دو طبقه با اتصال پیچی
مناسب سیم: برای سیم تک رشته و چندرشته تا سطح مقطع ۴ mm²
جریان نامی: حدود ۳۲ آمپر
ولتاژ کاری: تا حدود ۵۰۰ ولت
نصب: قابل نصب بر روی ریل استاندارد TH35
ساختار بدنه: ساخته شده از پلاستیک عایق با کیفیت صنعتی (پلیآمید یا مشابه) برای استحکام الکتریکی و مکانیکی در تابلو برقها
طراحی دو طبقه — مزایا
افزایش تراکم سیمکشی:
به دلیل دو سطح مجزا برای قرارگیری سیمها، میتوان همزمان دو مدار یا دو سیم مختلف را در فضای کمتر نسبت به ترمینالهای تکطبقه جا داد.
نظم بهتر در تابلو:
با دو طبقه، سیمها از یکدیگر تفکیک شده و ترتیب و دسترسی به سیمهای مختلف سادهتر میشود.
دسترسی راحت به پیچها:
طراحی بهگونهای است که پیچ روی طبقه بالایی و پایینی قابل دسترس باشد و برای بستن و باز کردن نیازی به تلاش زیاد نیست.
صرفهجویی در فضا:
در تابلوهایی که فضای نصب محدود است، این نوع ترمینالها بهدلیل افزایش ظرفیت در عرض کمتر، بسیار مفید هستند.
کاربردهای اصلی
تابلوهای برق صنعتی و کنترل — برای اتصال ورودی/خروجیهای مختلف
مدارات فرمان و قدرت — برای تفکیک و انتقال سیگنالها یا قدرت در مدار
پروژههایی با حجم سیمکشی زیاد — که نیاز به سازماندهی بهتر دارند
اتصالات مشترک بین دو مدار یا تعداد بیشتر رشتهها — بدون نیاز به چند ترمینال جداگانه
نحوه نصب و کاربرد عملی
ریل TH35 را در تابلو برق نصب کن.
ترمینال DRTP 4 را با فشار مناسب روی ریل جا بزن تا قفل شود.
سیمها را در طبقه بالایی و پایینی قرار بده.
پیچهای مربوطه را با پیچگوشتی استاندارد سفت کن تا ارتباط مکانیکی و الکتریکی مطمئن ایجاد شود.
در ترمینال دو طبقه، میتونی از طبقه بالا برای یک مدار و طبقه پایین برای مدار دیگری استفاده کنی یا دو سیم مختلف از یک مدار رو در دو طبقه قرار بدی—بسته به نیاز طراحی مدار.
چرا از ترمینال دو طبقه استفاده میشود؟
بهینهسازی فضا در تابلو
افزایش ظرفیت سیمکشی بدون افزایش طول
سهولت در سیمبندی و جداسازی مدارها
تقسیم راحت سیگنالهای مجزا
ظاهر مرتب و حرفهای سیمکشی.برای اطلاعات بیشتر اینجا کلیک کن
